Disco Duro
ESTRUCTURA LÓGICA
Dentro del disco se encuentran:
- El Máster Boot Record (en el sector de arranque), que contiene la tabla de particiones.
- Las particiones, necesarias para poder colocar los sistemas de archivos.
MBR
Un máster boot record (MBR) es el primer sector ("sector cero") de un dispositivo de almacenamiento de datos, como un disco duro. A veces, se emplea para el arranque del sistema operativo con bootstrap, otras veces es usado para almacenar una tabla de particiones y, en ocasiones, se usa sólo para identificar un dispositivo de disco individual, aunque en algunas máquinas esto último no se usa y es ignorado.

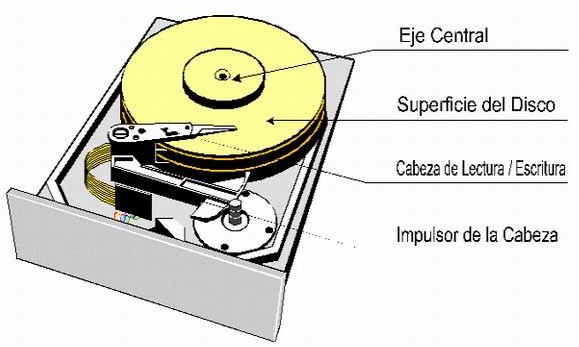

Partes de un disco duro:
Un disco duro está formado por una serie de discos o platillos apilados unos sobre otros dentro de una carcasa impermeable al aire y al polvo . Son de aluminio y van recubiertos de una película plástica sobre la que se ha diseminado un fino polvillo de óxido de hierro o de cobalto como material magnético.
La partición de un disco rígido se lleva a cabo una vez que el disco ha sido formateado en forma física pero antes de formatearlo en forma lógica. Implica la creación de áreas en el disco en las que los datos no se mezclarán. Por ejemplo, puede usarse para instalar diferentes sistemas operativos que no utilizan el mismo sistema de archivos. Por lo tanto habrá, al menos, tantas particiones como sistemas operativos que usen diferentes sistemas de archivos. Si utiliza solamente un sistema operativo, es suficiente con tener una sola partición del tamaño total del disco rígido, a menos que quiera crear varias particiones para tener, por ejemplo, varias unidades en las que los datos se mantengan separados.
Analicemos un ejemplo en el que el disco contiene una partición primaria y una partición extendida formada por tres unidades lógicas (más adelante examinaremos particiones primarias múltiples):
En el caso de los sistemas DOS (DOS, Windows 9x), sólo la partición primaria se puede arrancar. Por lo tanto, es la única en la que se puede iniciar el sistema operativo.
El particionamiento es el proceso de escribir los sectores que conformarán la tabla de partición (la cual contiene información acerca de la partición: tamaño en sectores, posición con respecto a la partición primaria, tipos de partición existentes, sistemas operativos instalados,...)
Partición primaria
Una partición primaria se debe formatear en forma lógica y tener un sistema de archivos apropiado para el sistema operativo instalado.
Si en su disco posee varias particiones primarias, sólo una se mantendrá activa y visible por vez, según el sistema operativo con el que haya iniciado su ordenador. Al elegir con qué sistema operativo iniciará el sistema, usted determina que partición será visible.
Partición activa
La partición activa es la partición que se carga desde uno de los sistemas operativos al encender el ordenador. Todas las particiones, a excepción de la que se utiliza para iniciar el sistema, permanecen ocultas. De esta manera, nadie puede tener acceso a sus datos. Por lo tanto, sólo se puede tener acceso a los datos de una partición primaria desde el sistema operativo instalado en esa partición.
Partición extendida
Las particiones extendidas se desarrollaron para superar el límite de cuatro particiones primarias, ya que en ellas se pueden crear todas las unidades lógicas que se deseen. En una partición extendida se requiere al menos una unidad lógica ya que no es posible almacenar datos en ellas en forma directa.
Muchas máquinas se formatean con una partición grande que utiliza todo el espacio disponible en la unidad. Sin embargo, esta no es la solución más ventajosa en términos de rendimiento y capacidad. La solución es crear varias particiones que le permitan:
- instalar muchos sistemas operativos en su disco
- ahorrar espacio en su disco:
- aumentar la seguridad de los archivos
- organizar sus datos más fácilmente
TIPOS DE CONEXIÓN
Si hablamos de disco duro podemos citar los distintos tipos de conexión que poseen los mismos con la placa base, es decir pueden ser SATA, IDE, SCSI o SAS:
Integrated Device Electronics ("Dispositivo con electrónica integrada") o ATA (Advanced Technology Attachment), controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Advanced Technology Attachment Packet Interface) Hasta aproximadamente el 2004, el estándar principal por su versatilidad y asequibilidad. Son planos, anchos y alargados.
Son interfaces preparadas para discos duros de gran capacidad de almacenamiento y velocidad de rotación. Se presentan bajo tres especificaciones: SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido (Fast-Wide SCSI). Su tiempo medio de acceso puede llegar a 7 milisegundos y su velocidad de transmisión secuencial de información puede alcanzar teóricamente los 5 Mbps en los discos SCSI Estándares, los 10 Mbps en los discos SCSI Rápidos y los 20 Mbps en los discos SCSI Anchos-Rápidos (SCSI-2). Un controlador SCSI puede manejar hasta 7 discos duros SCSI (o 7 periféricos SCSI) con conexión tipo margarita (daisy-chain). A diferencia de los discos IDE, pueden trabajar asincrónicamente con relación al microprocesador, lo que posibilita una mayor velocidad de transferencia.
IDE:
(Serial ATA): El más novedoso de los estándares de conexión, utiliza un bus serie para la transmisión de datos. Notablemente más rápido y eficiente que IDE. Existen tres versiones, SATA 1 de hasta 1,5 Gigabits por segundo (hoy día descatalogado), SATA 2 de hasta 3 Gigabits por segundo de velocidad de transferencia, el más extendido en la actualidad; y por último SATA 3 de hasta 6 Gigabits por segundo el cual se está empezando a hacer hueco en el mercado. Físicamente es mucho más pequeño y cómodo que los IDE, además de permitir conexión en caliente
SCSI:
SAS (Serial Attached SCSI): Interfaz de transferencia de datos en serie, sucesor del SCSI paralelo, aunque sigue utilizando comandos SCSI para interaccionar con los dispositivos SAS. Aumenta la velocidad y permite la conexión y desconexión en caliente. Una de las principales características es que aumenta la velocidad de transferencia al aumentar el número de dispositivos conectados.
SATA
